20CS03-1是一款一体化预制泵站选用与安装图集，图集内容丰富，分为泵站工艺流程示意图、泵站选型表、泵站安装图、泵站结构图和工程实例，设计和施工人员可以参考。20CS03-1图集是百度网盘下载地址，无水印，高清免费。

20CS03-1图集预览

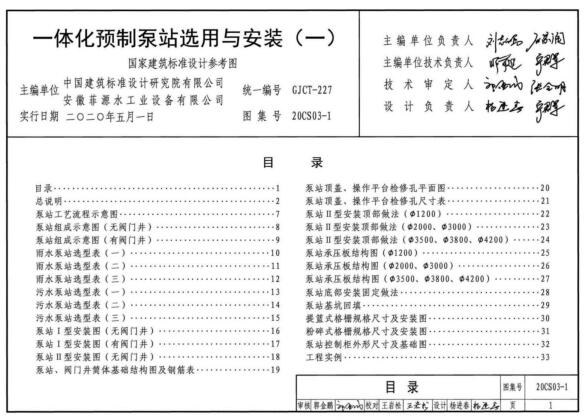

图集目录介绍

目录1

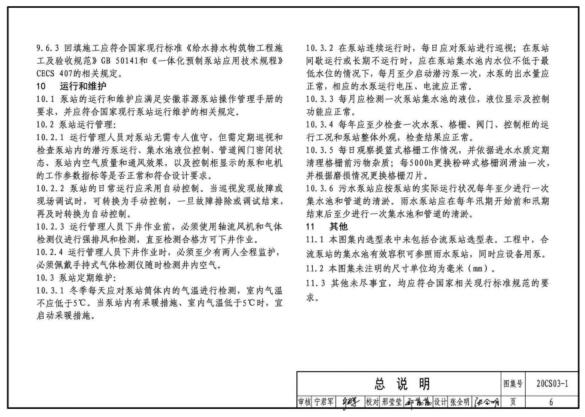

总说明2

泵站工艺流程示意图7

泵站组成示意图(无阀门井)8

泵站组成示意图(有阀门井)9

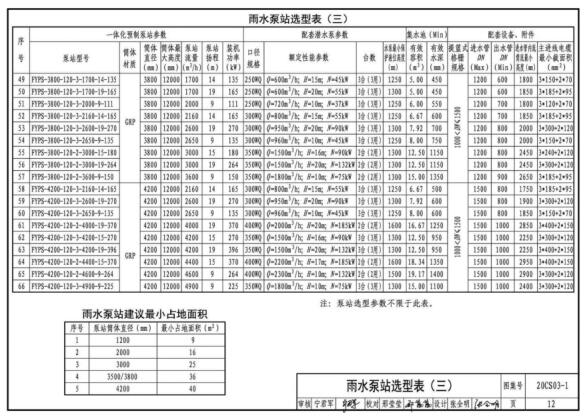

雨水泵站选型表(一)10

雨水泵站选型表(二)11

雨水泵站选型表(三)12

污水泵站选型表(一)13

污水泵站选型表(二)14

污水泵站选型表(三)15

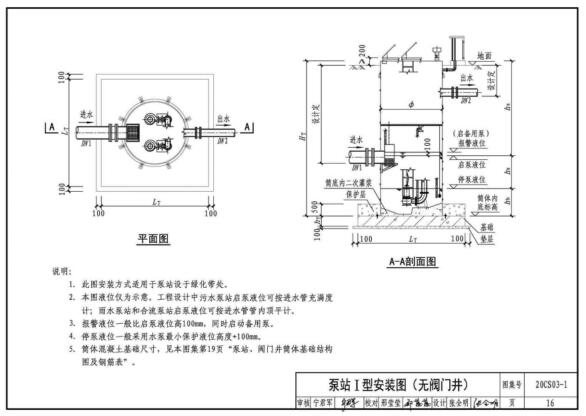

泵站I型安装图(无阀门井)16

泵站I型安装图(有阀门井)11

泵站II型安装图(无阀门井)18

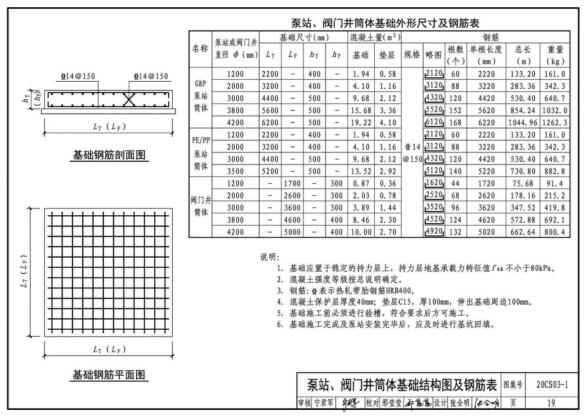

泵站、阀门井筒体基础结构图及钢筋表19

泵站顶盖、操作平台检修孔平面图20

泵站顶盖、操作平台检修孔尺寸表21

泵站II型安装顶部做法(φ1200)22

泵站II型安装顶部做法(φ2000、φ3000)23

泵站II型安装顶部做法(φ3500、φ3800、φ4200)24

泵站承压板结构图(φ1200)25

泵站承压板结构图(φ2000、φ3000)26

泵站承压板结构图(φ3500、φ3800、φ4200)21

泵站底部安装固定做法28

泵站基坑回填29

提篮式格栅规格尺寸及安装图30

粉碎式格栅规格尺寸及安装图31

泵站控制柜外形尺寸及基础图32
