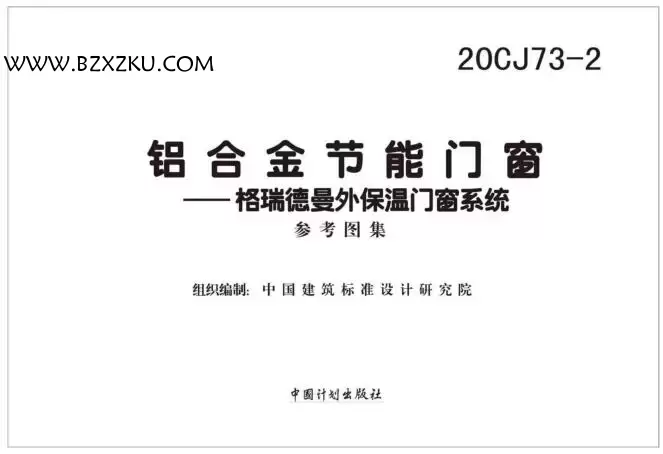

20CJ73- 2 是为格瑞德曼外保温门窗系统设计的一款标准图集，包括产品特点、选用表、节点图、安装详图等等，很适合对节能要求比较高的建筑工程的室内外门窗系统的选用和安装。20CJ73- 2 采用 PDF 格式，高清无损，可下载使用。

图集介绍

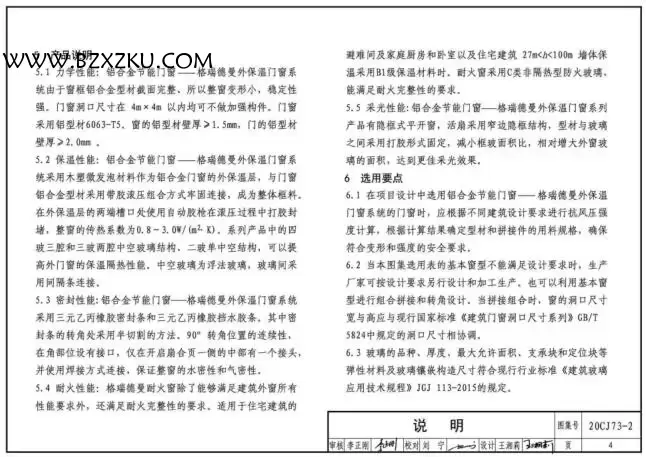

1、本图集主要介绍天津市格瑞德曼建筑装饰工程有限公司自主研发生产的新型外保温铝合金节能门窗系统。门窗框是由铝合金型材与木塑微发泡材料外保温型材滚压组合而成，铝合金型材为主要受力杆件，与中空玻璃组合成新型节能门窗。

2、外保温铝合金节能门窗又称外断桥铝合金节能门窗或外隔热铝合金节能门窗。

20CJ73- 2 目录

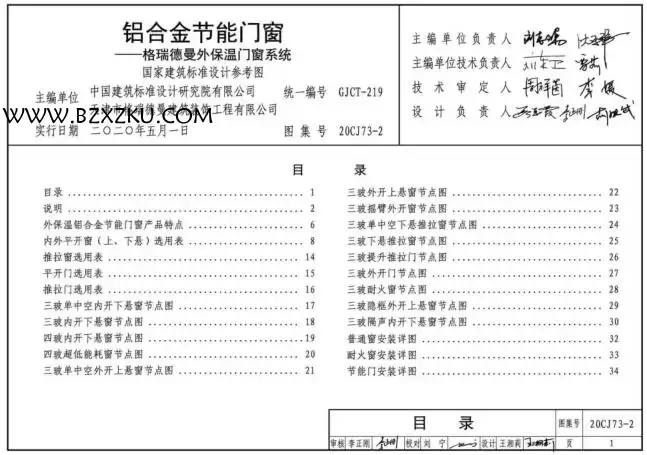

目录 1

说明 2

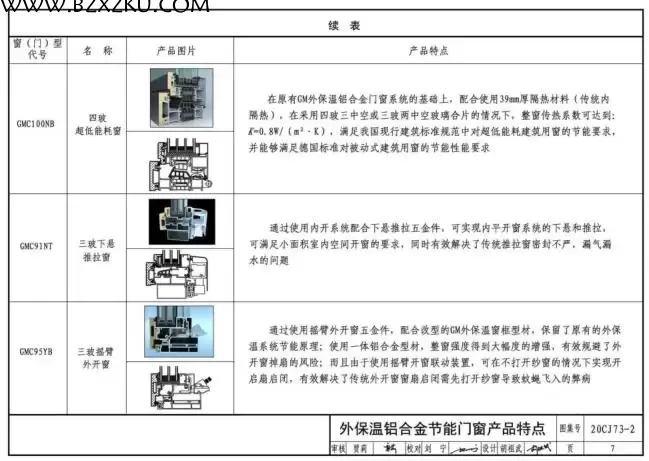

外保温铝合金节能门窗产品特点 6

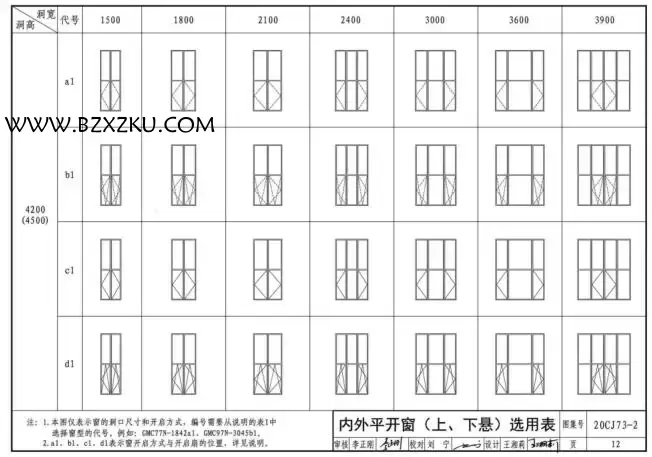

内外平开窗 (上、下悬) 选用表 8

推拉窗选用表 14

平开门选用表 15

推拉门选用表 16

三玻单中空内开下悬窗节点图 17

三玻内开下悬窗节点图 18

四玻内开下悬窗节点图 19

四玻超低能耗窗节点图 20

三玻单中空外开上悬窗节点图 21

三玻外开上悬窗节点图 22

三玻摇臂外开窗节点图 23

三玻单中空下悬推拉窗节点图 24

三玻下悬推拉窗节点图 25

三玻提升推拉门节点图 26

三玻外开门节点图 27

三玻耐火窗节点图 28

三玻隐框外开上悬窗节点图 29

三玻隔声内开下悬窗节点图 30

普通窗安装详图 32

耐火窗安装详图 33

节能门安装详图 34

20CJ73- 2 预览

20CJ73- 2 图集百度网盘下载地址：

链接：https://pan.baidu.com/s/1kSuJxicLixW0numKuD2xvQ?pwd=n1k5
提取码：n1k5
