14CJ51JY图集是一款较为常用的建筑构造图集，介绍了复合板的选用、保温构造、节点构造和变形缝构造等内容，并且还有附录内容，加入了大量的实例，让设计人员更容易理解。14CJ51JY图集采用PDF格式，高清无水印，需要的可下载。

14CJ51JY图集预览




主要内容

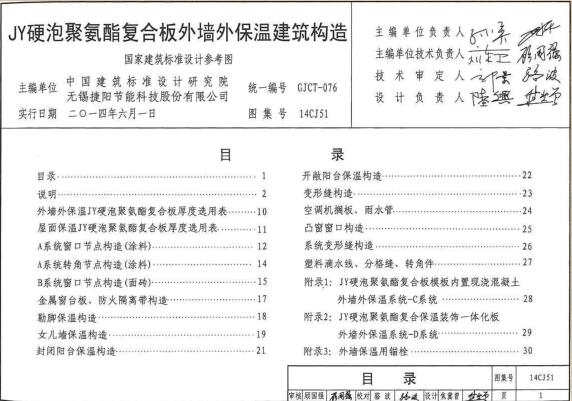

目录1

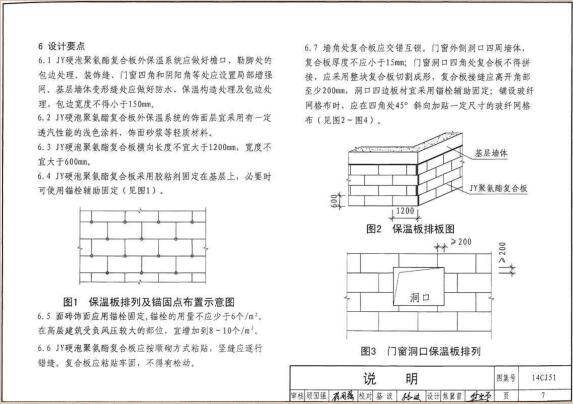

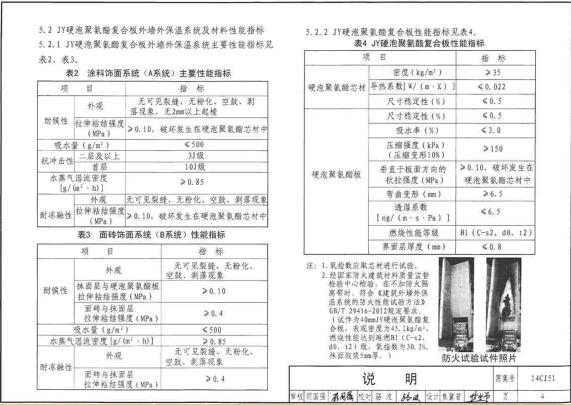

说明2

外墙外保温JY硬泡聚氨酯复合板厚度选用表10

屋面保温JY硬泡聚氨酯复合板厚度选用表11

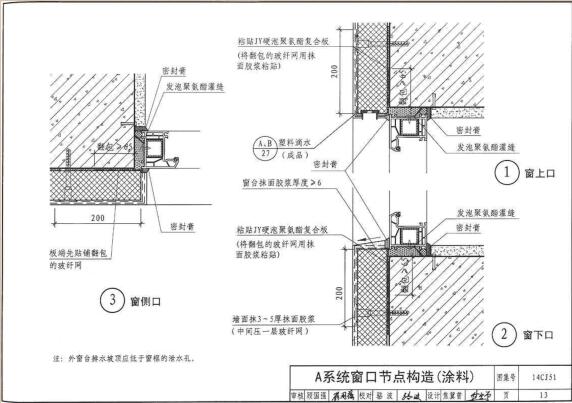

A系统窗口节点构造(涂料)12

A系统转角节点构造(涂料)14

B系统窗口节点构造(面砖)15

金属窗台板、防火隔离带构造17

勒脚保温构造18

女儿墙保温构造19

封闭阳台保温构造21

开敞阳台保温构造22

变形缝构造23

空调机搁板、雨水管24

凸窗窗口构造25

系统变形缝构造26

塑料滴水线、分格缝、转角件27

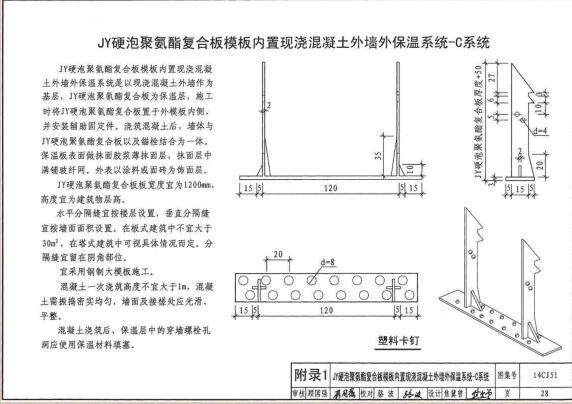

附录1:JY硬泡聚氨酯复合板模板内置现浇混凝土外墙外保温系统--C系统28

附录2:JY硬泡聚氨酯复合保温装饰一体化板外墙外保温系统--D系统29

附录3:外墙保温用锚栓
