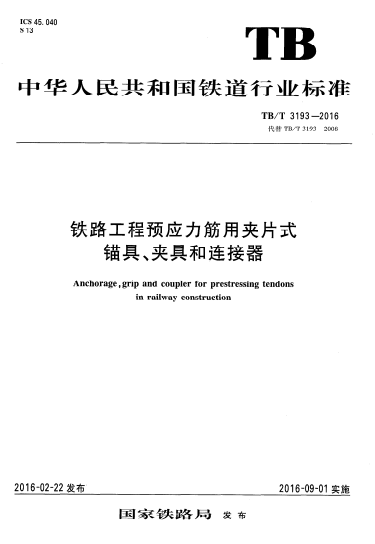

TBT3193-2016《铁路工程预应力筋用夹片式锚具、夹具和连接器》

TBT3193-2016《铁路工程预应力筋用夹片式锚具、夹具和连接器》下载

TB/T 3193—2016 前   言 本标准按照GB/T 1.1—2009给出的规则起草。
本标准代替TB/T 3193—2008《铁路工程预应力筋用夹片式锚具、夹具和连接器技术条件》,与TB/T 3193—2008相比，主要技术变化如下：
——增加了限位板的限位高度与钢绞线直径匹配关系要求(见5.1.3)。
——增加了22~27孔锚板最小直径、厚度及最外侧锥孔大口外边缘到锚板边缘的距离要求(见5.1.5)。
——增加了夹片约束圈应采用橡胶圈要求(见5.1.8)。
——删除了周期荷载性能试验的要求(见2008年版的4.2.3)。
——增加了锚板应进行淬火加高温回火的调质热处理工艺的规定(见5.2.6)。
——增加了3~27孔锚垫板、螺旋筋结构尺寸、重量要求(见5.5.3)。
——修改了锚板材料要求(见5.6.2,2008年版的4.1.6)。
——增加了产生锚垫板用原材料的综合性能应不低于铸铁HT200(见5.6.3)。
——增加了锚板锥孔、夹片锥面和螺纹表面粗糙度要求(见5.7.6)。
——增加了工作锚的锚板和夹片不应作为夹具使用的规定(见5.8.5)。
——修改了静载锚固性能试验方法(见6.1.3,2008年版的5.1.1)。
——锚板强度试验中，增加了高强锥形塞的锥角应与锚板锥孔一致的要求(见6.2.5)。
——修改了疲劳试验要求(见6.3.1,2008年版的5.4.1)。
本标准由中国铁路经济规划研究院提出并归口。
本标准起草单位：中国铁道科学研究院铁道建筑研究所、国家铁路产品质量监督检验中心、杭州浙锚预应力有限公司。
本标准主要起草人：马林、牛斌、孙璐、陈晓东、吴国琦、孙金更、孙法林。
本标准所代替标准的历次版本发布情况为：TB/T 3193—2008。
